作为好用的化学软件,ChemDraw可以用来画分子结构图、化学实验装置图、化学方程式等等,那么在画结构图时就涉及到化学键,这样就要掌握设置键长和键角的技巧,下面就一起来学习具体设置技巧。
一、设置键角
ChemDraw化学公式编辑软件默认的化学键键角是120度,如下图所示,画图时可以看出键角是120度。
![1669694171444168.png 设置化学键键角图.png](/static/upload/image/20221129/1669694171444168.png)
图1:默认化学键键角

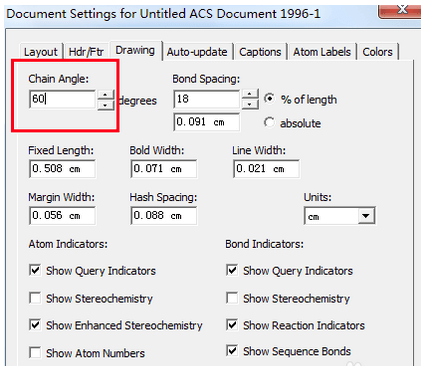

点击File,然后点击Document Settings,跳出对话框点击Drawing选项,我们看到Chain Angle是120,这里举例把他改成60。
![1669694177186854.png 2.png](/static/upload/image/20221129/1669694177186854.png)
图2:修改默认化学键键角
这样我们随便画两个连在一起的化学键,他们的键角就变成60度了。
![1669694182200899.png 3.png](/static/upload/image/20221129/1669694182200899.png)
图3:60度化学键键角
二、设置键长

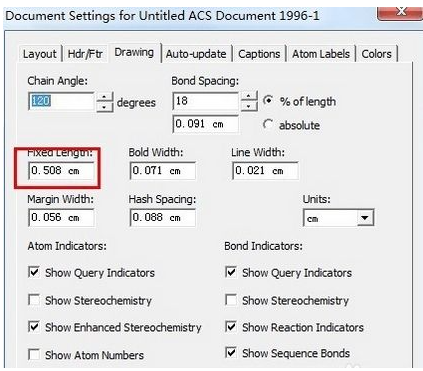

同样的方法设置键长,下图是设置之前的键长,我们从Document Settings里面可以看到键长默认是0.508cm。
![1669694191199686.png 4.png](/static/upload/image/20221129/1669694191199686.png)
图4:默认键长长度
我们将键长该成1cm试试看,发现键长明显变成了。
学了以上技巧,就可以用它画聚合物结构图了,具体可参考:【ChemDraw干货】如何绘制高分子化合物聚苯乙烯
![1669694197174717.png 5.png](/static/upload/image/20221129/1669694197174717.png)
图5:修改化学键键长
好了,以上教程内容是怎么设置键长和键角,当然还可以设置键的厚度,宽度,比例等等,大家可以自己去尝试操作一下。
