化学结构绘图必备软件——ChemDraw

发布时间:2023-02-14 16:23:37人气:8656

软件简介

ChemDraw是由CambridgeSoft公司制作的ChemOffice系列软件,是目前国内外较流行、较有应用价值的化学绘图软件,可以快速、精确地绘制化学结构,是各期刊指定的化学结构绘图格式软件。其功能十分强大,除了可以即时画出任何有机物分子之外,还可以建立和编辑各类分子式及分子模型、方程式、结构式、立体图形、轨道、实验装置等。

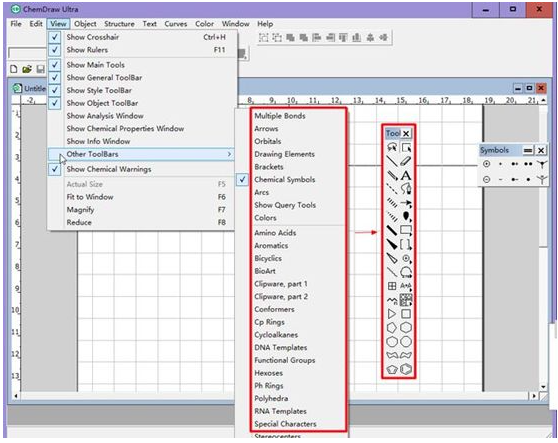

一、软件的工具栏界面

常用的Chemdraw工具栏有Main Tools(主要工具栏)、General ToolBar(普通工具栏)、Style ToolBar(格式工具栏)、Object ToolBar(对象工具栏)。这些工具栏均可以通过点击界面上方的【View】查看,其中主要工具栏最为常用,基本可以满足各类图形的绘制。

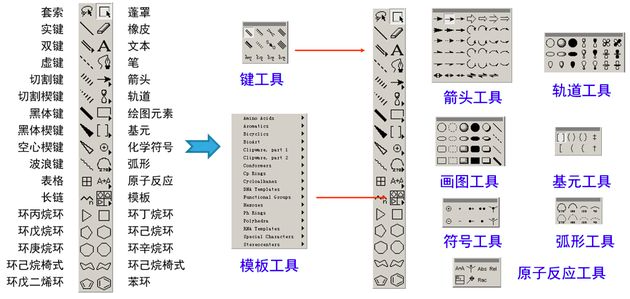

主要工具栏介绍大全


二、接下来在这里主要介绍一些使用频率比较高的菜单

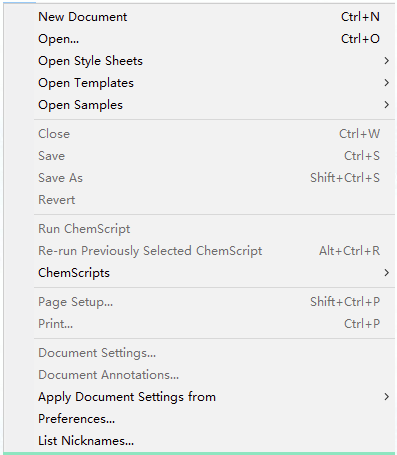

①FILE(文档)菜单

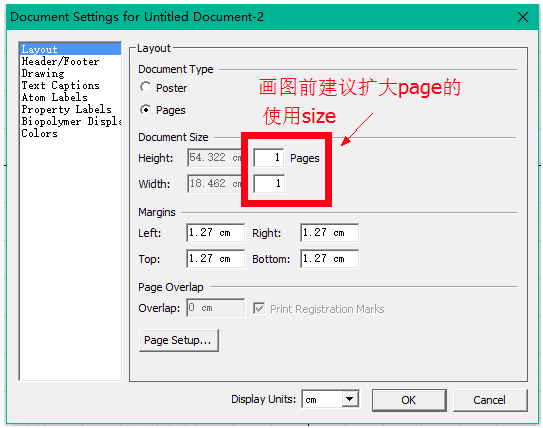

除了对文件的操作,还有结构式的各种样式的设定、操作页面扩展等,例如:Page Setup (页面设置)、Print (打印)、Document Settings(文档设定)、Apply Document Setting from(从应用文档设定)、Preferences(参数选择)、ListNicknames(俗名列表)、Exit ChemDraw Ultra (退出)等。

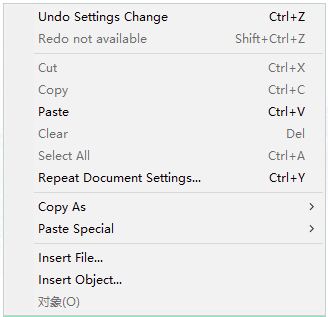

②EDIT(编辑)菜单


关于复制、修改与一些图片等等的插入。Undo (撤销)、Redo(重复)、Cut (剪切)、Copy(复制)、Paste (粘贴)、Clear(清除)、Select A11(全选)、Repeat List Nicknames(重复列俗名列表)、Copy As(复制为)、Paste Special (特殊粘贴)、Get 3D Model (获得3D模型)、Insert File(插入文件)、Insert 0bject (插入对象)等选项。

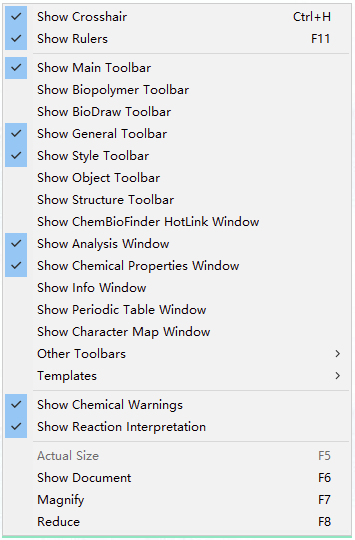

③VIEWS(视图)菜单


用于切换各种工具窗口的开/关。Show Crosshair(显示交叉线)、Show Rulers(显示标尺)、Show Main Tools(显示主要工具)、Show General ToolBar (显示普通工具栏)、Show Style ToolBar(显示格式工具栏)、Show Object ToolBar (显示对象工具栏)、Show Analysis Window (显示分析窗口)、Show Chemical PropertiesWindow (显示化学性质窗口)、Show Info Window(显示信息窗口)、Show PeriodicTable Window (显示周期表窗口)、Show Character Map Window (显示字符集窗口)、other Toolbars (其他工具栏)、Show Chemical Warning (显示化学警告)、Actual Size(实际大小)、Show Document (预览文档)、Magnify (放大)、Reduce (缩小)

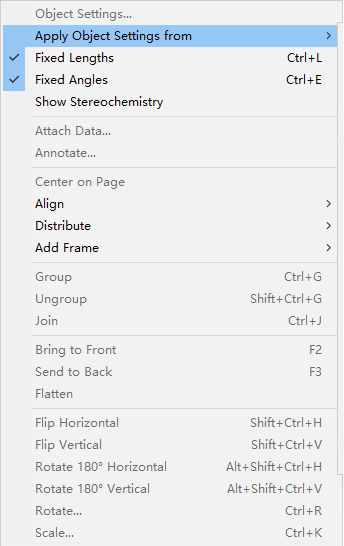

④OBJECT(对象)菜单


用于多个化合物之间的位置关系的调整,以及化合物的一些修饰美化等。0bject Settings (对象设定)、Apply ObjectSettings from(应用对象设定)、Fixed Lengths (固定长度)、Fixed Angles (固定角度)、Show Stereochemi stry (显示立体化学)、Center on Paper(居中)、Align(对齐)、Distribute (分布)、Add Frame (增加帧)、Group (组)、Ungroup(取消组)、Join(联合)、Bring to Front(置为前方)、Send to Back (置为后方)、Flatten(平滑)、F1ip Horizontal (水平翻转)、F1ip Vertical (垂直翻转)、Rotate 1800Horizontal (水平旋转180o)、Rotate 180 o Vertical (垂直旋转180 o)、Rotate(旋转)、Scale(比例缩放)

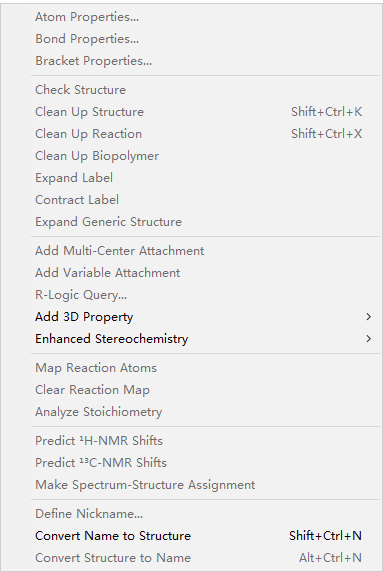

⑤STRUCTURE(结构)菜单


针对画好的结构式为对象的一些操作。Atom Properties(原子属性)、Bond Properties(键属性)、Bracket Properties (括号属性)、Check Struc ture (检验结构)、CleanUp Structure (构建结构)、Expand Label (扩展标记)、Contract Label (收缩标记)、Expand Generic Structure(扩展-般结构)、Add Multi-CenterAt tachment (增加多中心附件)、Add Variable Attachment (增加可变的附件)、Add3D Property (增加3D特性)、Map Reaction Atoms (绘制对应的反应原子)、ClearMRReaction Map (清除对应的反应原子)、Predict 1H, NMR Shift (预测1H, N谱图)、Predict 13C, NMR Shifts(预测13C, NMR谱图)、MakeSpectrum- Struc ture. Assi gnment (分配光谱结构)、Define Nickname(定 义俗名)、Convert Name to Structure (将名字转化为结构)、Convert Structure toName (将结构转化为名字)等选项。


其他比如Text、Curves、Colors、Help等菜单选项,就如同字面意思一样,比较容易理解,功能也没那么多,这里就不多做介绍了。
