ChemDraw化学功能

你是否曾经为如何画出优美的结构式，写出流畅的机理过程，组合出合适的化学仪器图而懊恼呢？你是否为复杂化学式的命名，不常见命名的结构化而头疼呢？今天我们就要和大家介绍一款几乎涵盖了所有你需要的化学功能的强大软件——ChemDraw，让我们一起来体会它的奇妙之处吧！

ChemDraw作为ChemOffice系列核心工具之一，该软件对生化工作者的重要性就像CAD之于工程师，PS之于设计师，是所有生化工作者的必备工具。ChemDraw和office系列软件界面以及画图工具有着一定的相似度，ChemDraw中画好的图可以直接复制黏贴到office系列中，两者是无缝衔接的。左侧有两竖排画图工具栏，如果在打开时没有找到可以点击左上方的view选择显示show main toolbar。上方的一排按钮是一些高级操作，本次推送将介绍部分常用操作。

绘制化学结构式和化学反应方程式基础操作

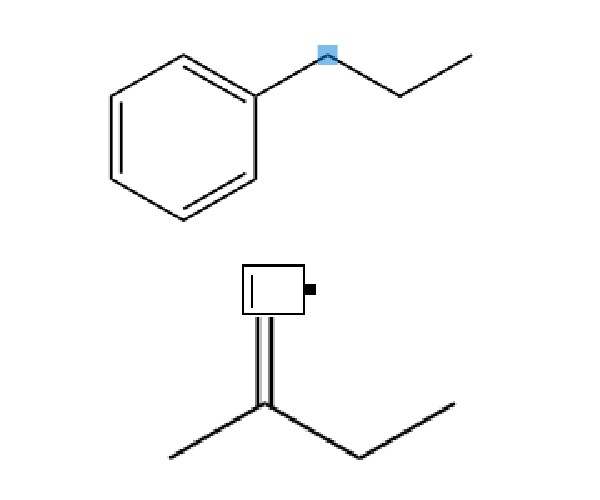

首先观察右侧的工具栏中有单键、双键、苯环、n元环等各种基础框架结构，可以选择想用的化学结构在画板中点击画下，然后将鼠标移向添加新结构的端点，显示一个光斑，单击它后便可添加。

一般系统会固定键的长度和对应的角度，如果想要调整可以选择上方object栏取消fixed length/angels，然后就可以通过将鼠标拖向想要的方向、想要的距离来自己决定。

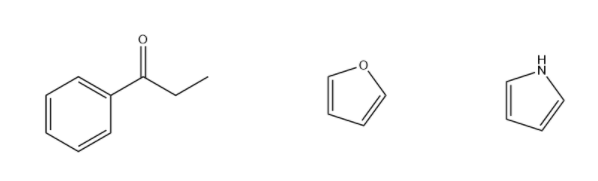

结构式中想要替换C为杂原子可以通过点击工具栏中文本工具（‘A’）后编辑文本框插入O、N、OH等一系列的原子或官能团，插入完第一个后如果第二个文本框完全相同可以通过双击快捷插入。

画完了所有的结构式后，选择所有的化学结构式后单击右键选择Align T/B centre中心对齐，选择distribute horizontally水平方向均匀分布，调整格式。

结构式中想要替换C为杂原子可以通过点击工具栏中文本工具（‘A’）后编辑文本框插入O、N、OH等一系列的原子或官能团，插入完第一个后如果第二个文本框完全相同可以通过双击快捷插入。

画完了所有的结构式后，选择所有的化学结构式后单击右键选择Align T/B centre中心对齐，选择distribute horizontally水平方向均匀分布，调整格式。

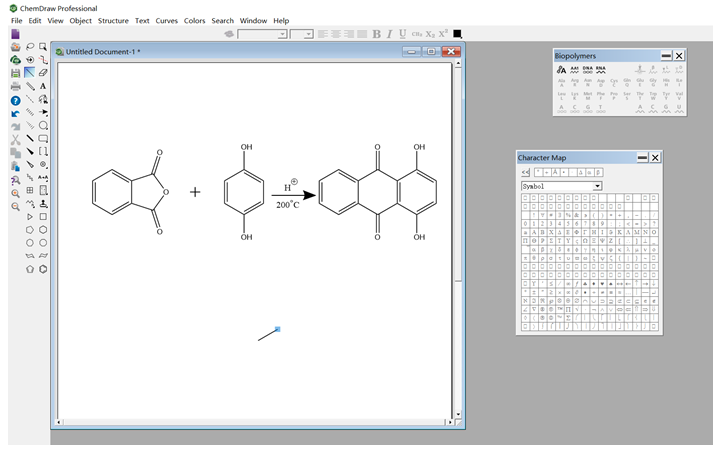

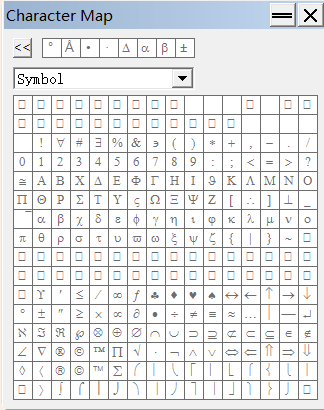

添加完所有的符号条件就可以画出漂亮的反应式了！

02基本物化性质的查询和构名转化

ChemDraw支持将标准国际命名或常用俗称转化为化学式。

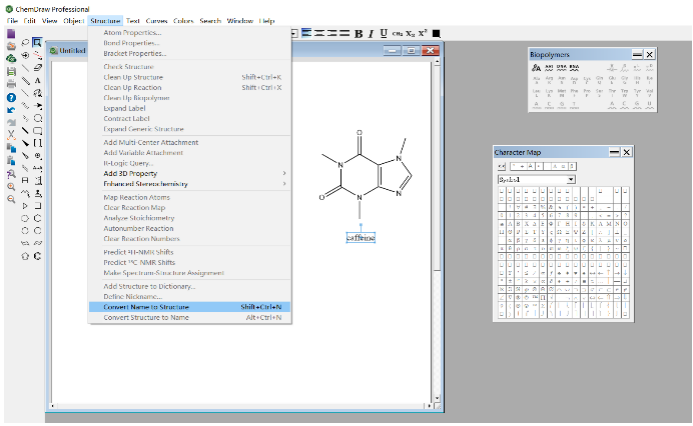

如下图咖啡因选中后点击convert name to structure 就可以一键得到想要的结构式，同样如果有一个结构式需要命名，上述操作的逆操作也是支持的。

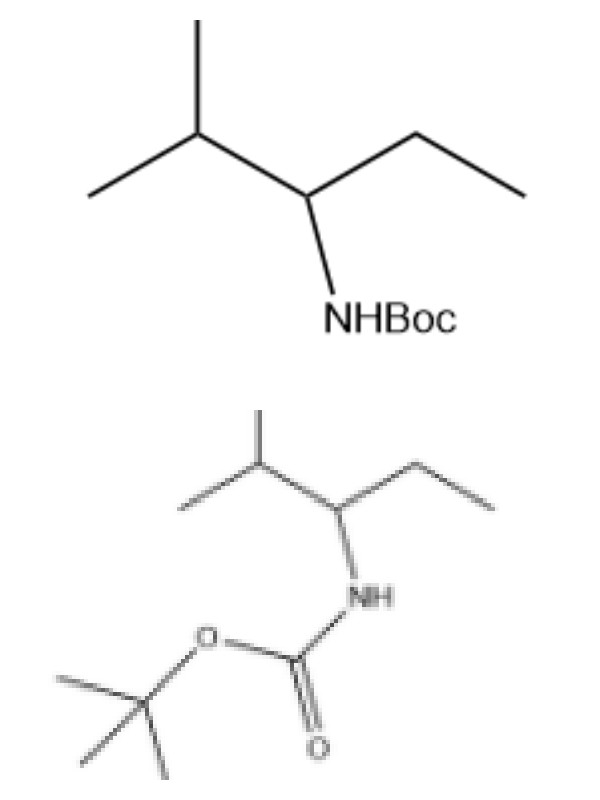

除支持命名转化外，ChemDraw 还支持将缩写基转化为完整结构式，只需选中需要转化的基团右键后选择expand label就可以得到结构。如下Boc基：

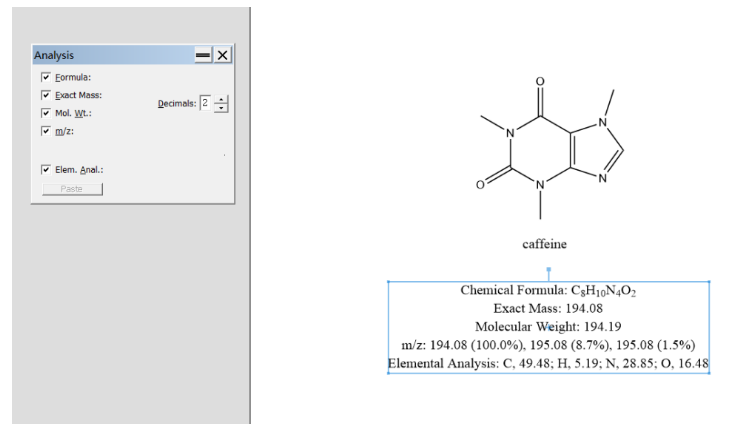

得到了分子的结构式想要进一步了解化学性质，可以点击view栏show Analysis window 得到分子式，式量等信息，点击paste便可粘至画板。

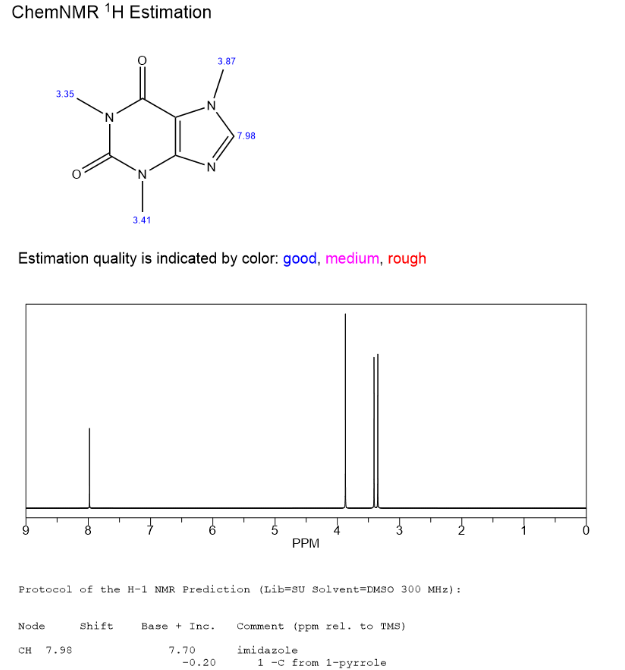

还可以点击structure栏predict H/CNMR shift来得到氢谱或碳谱的初步预测。

得到了一个结构后如果想要了解他的空间立体构型可以点击view栏show chem3D Hot link window来观察3D结构。同样点击object栏show stereochemistry可以查看分子的R/S,Z/E构型。

03化学仪器的组装&模板工具使用

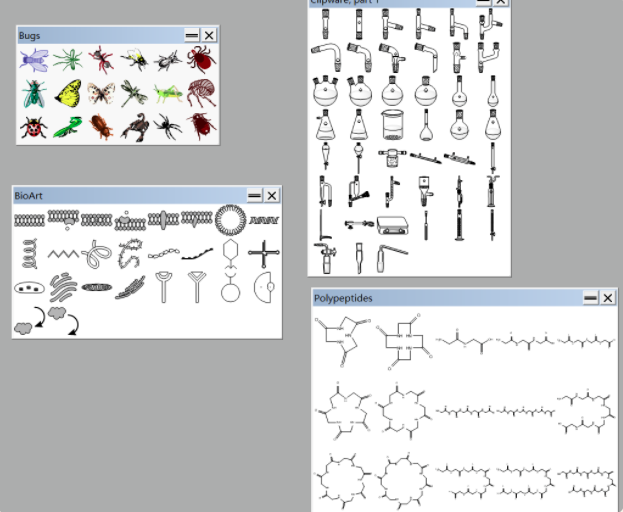

Chemdraw内置非常强大的模板功能，模板样式中不仅包含各种常见取代基、稠环芳环、碳纳米管、DNA、RNA等结构，还有各种化学仪器、生物仪器、细胞结构图、人体器官图甚至生物缩略图！

可以点击view栏template或在工具栏中点击印章样式按钮，在模板栏中选择需要的模板类。

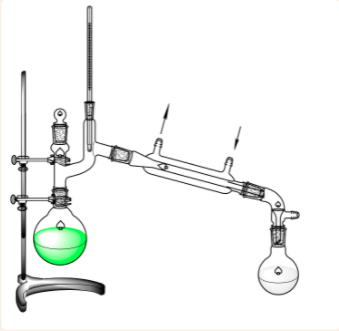

关于拼接化学仪器，推荐先选择合适的器材，把他们按合适的顺序从上到下，从左到右依次排好，对于组装可以直接将器材拖到接口相接，器材接口处都已做了磨砂透视处理，只需将器材接口拖到合适的位置即可，完成拼装后全选，点击object栏group将之转化为整体图片即可拖出使用。
