科研论文作图_Graphpad Prism

一款操作简单、功能强大的作图神器—Graphpad prism，Graphpad prism是一款非常实用的绘图设计软件，集生物统计、曲线拟合和科技绘图于一体。输入资料图表自动生成且随资料改变及时更新，非常方便实用。

01软件安装及界面

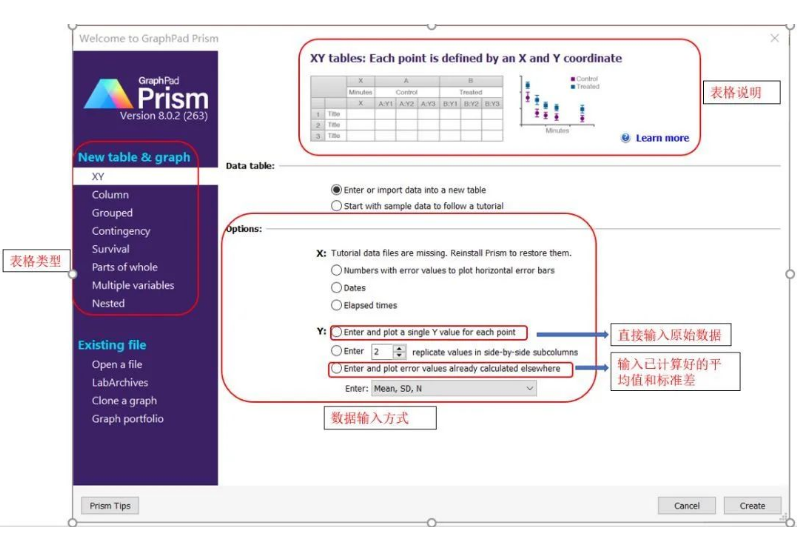

下载软件包解压后无需安装即可使用，根据自己电脑的情况在Crack文件夹中选择32/64位系统的软件打开。初始界面如下：

左侧为表格类型，右侧为表格说明和数据输入方式。如上图中的XY为函数形式，即X轴和Y轴的数据一一对应，一般用于作散点图、回归曲线等等。数据输入方式主要分为两种，一是直接输入原始数据，软件中能自动帮你计算平均值和标准差，二是在excel等软件中计算好平均值和标准差后再输入。

02作图常用参数

柱形图应该是我们最常用的图形了，以简单柱形图为例。

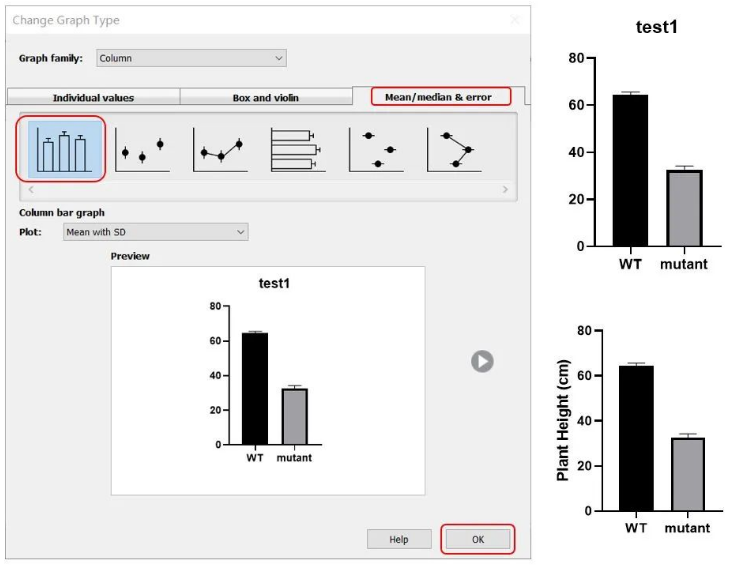

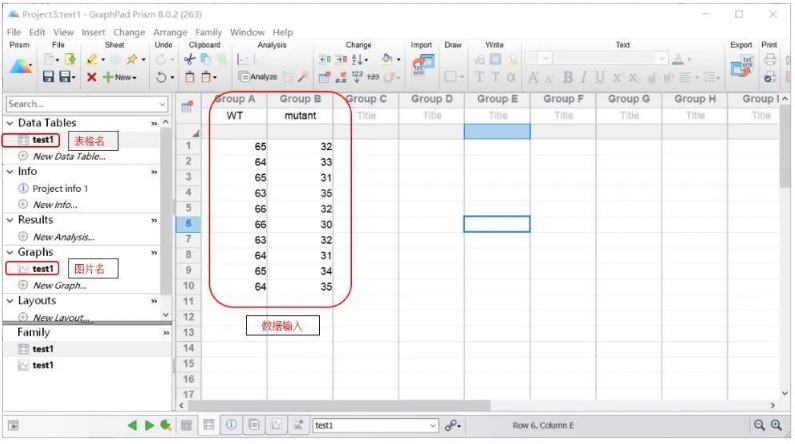

首先选择Column数据类型，Option中选择输入方式（这里输入原始数据），点击create，进入作图界面，默认的选项就是我们最常见的柱形图了，点击OK即能生成柱形图。

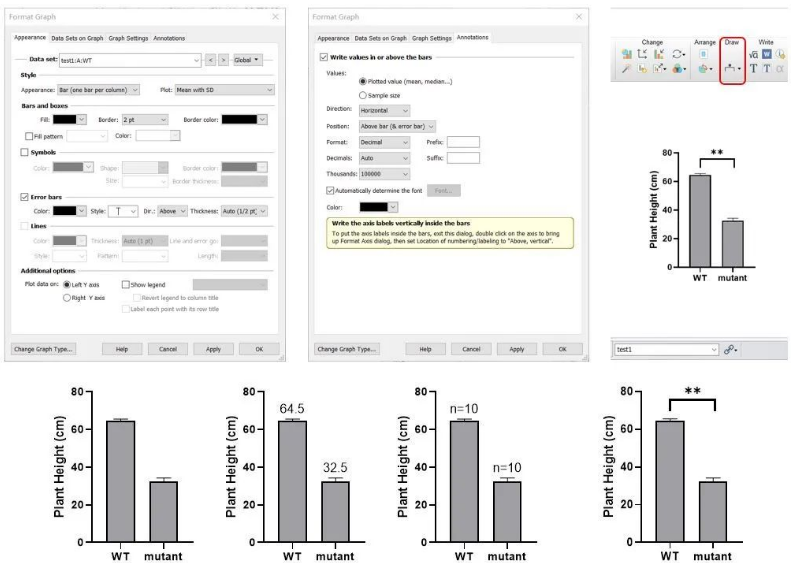

图形界面的操作也很简单，双击图片标题、纵轴或横轴即可改变相应文字。双击柱子进入图形设置界面，大家可自行尝试合适的图形宽度、颜色、填充形状等等，在此不再一一赘述。新版的Prism在柱形图上的特色功能主要体现在Annotation这一栏，如可添加均值、中位数、样本数量等等。还可以直接在图形界面画上连接线和显著性标记。

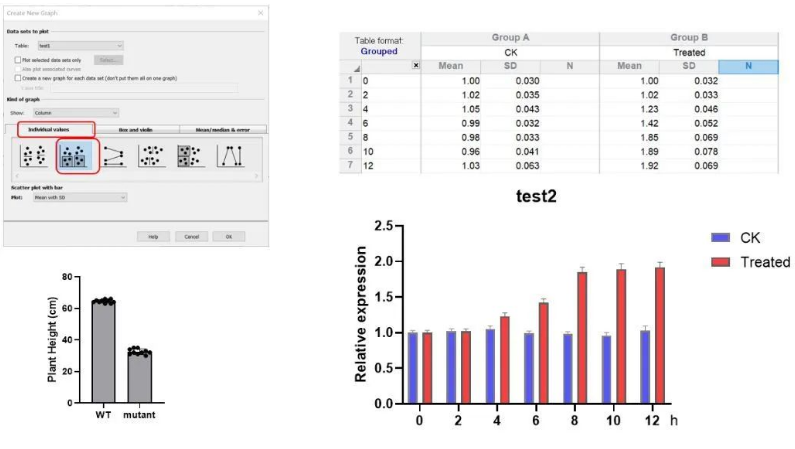

对于带散点的柱形图，Prism软件中也很容易实现，在绘制图形界面的Individual values中选择即可。复杂一些的柱形图需要我们自己调整数据输入格式，以分组数据为例，可计算好平均值和标准差后输入数据，生成分组的柱形图。

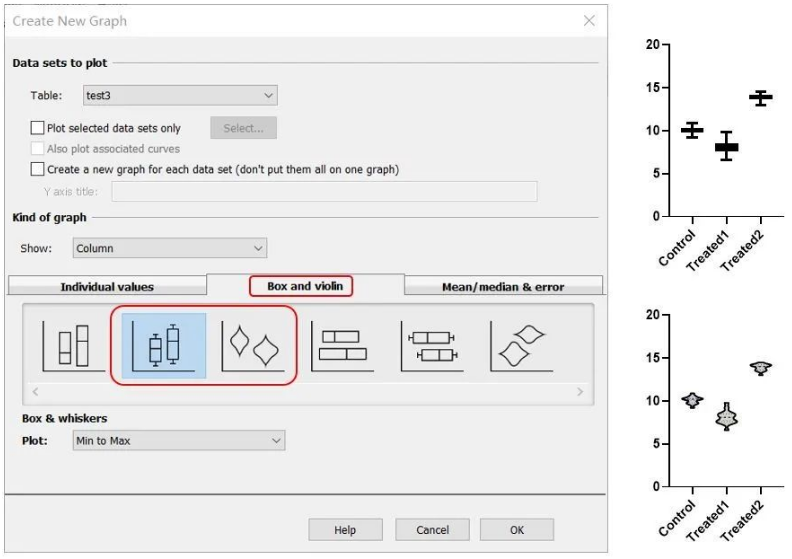

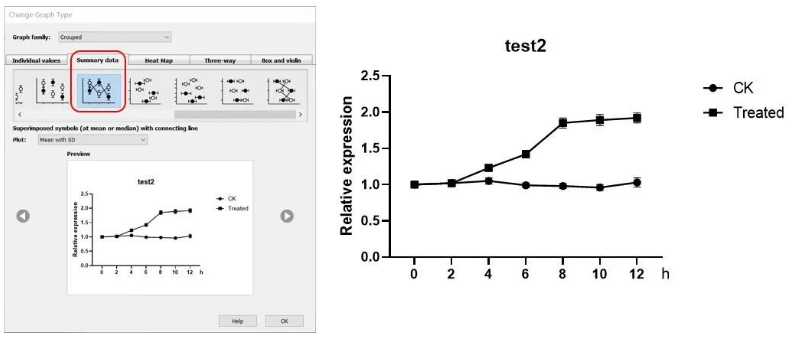

除了柱形图以外，其他常见的图形如箱线图，小提琴图，折线图，Prism也可轻易完成。

03导出图片

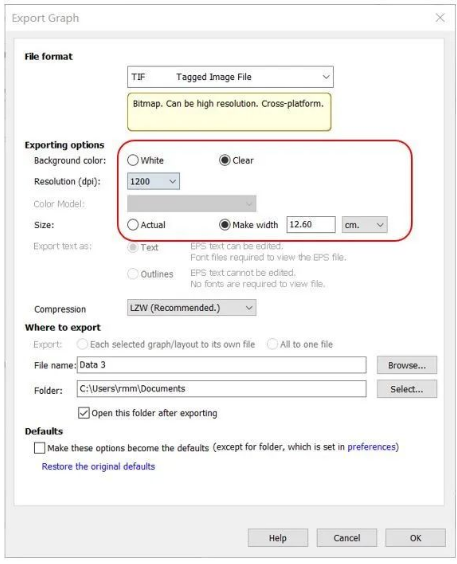

新版的Prism导出tiff图片最大分辨率（dpi）可高达1200 dpi，最大宽度25英寸，能够很好地满足各种杂志的要求。
