ChemDraw这款软件是一款化学绘图软件,本文以一次绘图实操展现软件的便捷,简单和强大功能。
先大概带领大家看一下这款软件的整体分布
![ChemDraw软件.png ChemDraw软件.png](/static/upload/image/20230320/1679295503346909.png)
基本功能一目了然,左方区域包括单键、双键、苯环、文字输入、橡皮擦、氢键、箭头……

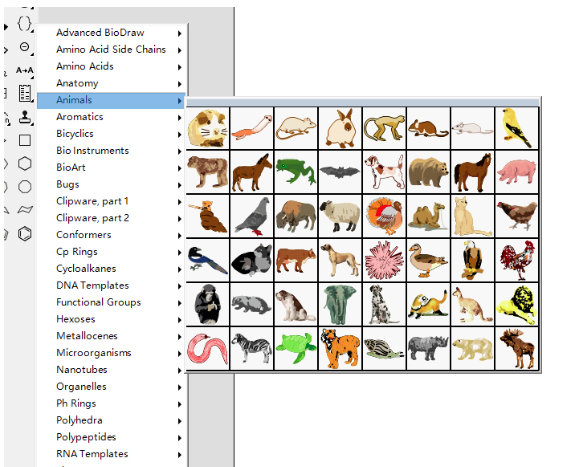

除此之外,还有许多特殊图像如下
![ChemDraw软件_图像.png ChemDraw软件_图像.png](/static/upload/image/20230320/1679295509744902.png)

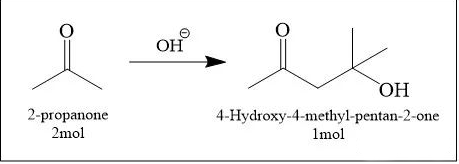

下方是我将要绘制的图像
![1679295631211741.png 3.png](/static/upload/image/20230320/1679295631211741.png)
1.先利用工具栏里的绘制单键(Solid Bond)随手绘制一根横线
![1679295836183601.png 4.1.png](/static/upload/image/20230320/1679295836183601.png)
2.再在图中蓝色区域点击一次单键(Solid Bond)和一次双键(Multple Bonds)
![1679295782154513.png 4.png](/static/upload/image/20230320/1679295782154513.png)
3.选择双键顶部,单击鼠标出现类似于第一步中的蓝色区域后点击Text Tool工具,写上O
![1679295844228717.png 5.png](/static/upload/image/20230320/1679295844228717.png)
4.选择Marquee工具,选择整个绘制出的图像,鼠标放置于图像中间,当鼠标变成手型时,按ctrl+shift(也就是大家在word里经常使用的复制粘贴+平行移动)
![1679295850122234.png 6.png](/static/upload/image/20230320/1679295850122234.png)
5.下一步便是重复以上的工作,总体概括就是:如果想要在哪里多一根键,就在起始点点击一下出现蓝色区域,再点击想要增加的化学键即可(文字同理)
![1679295855688614.png 7.png](/static/upload/image/20230320/1679295855688614.png)

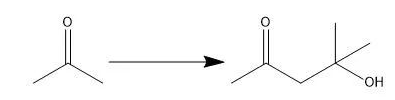

6.添加有机化学反应箭头:点击工具栏里的Arrows工具并绘制即可
![1679295861200328.png 8.png](/static/upload/image/20230320/1679295861200328.png)
7.点击Text Tool后在有机化学反应箭头上点击一下,输入OH即可
![1679295868174527.png 9.png](/static/upload/image/20230320/1679295868174527.png)

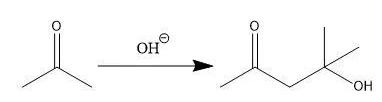

8.现在需要在氢氧根的上方添加负电荷:在工具栏里找到Chemical Symbols找到负电荷并点击,然后再点击一下H即出现完整的氢氧根
![1679295874252036.png 10.png](/static/upload/image/20230320/1679295874252036.png)

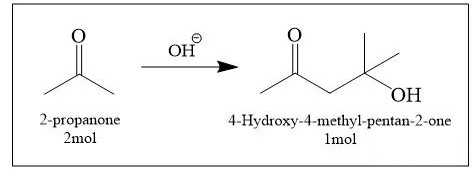

9.剩下的便是重复第七步的工作,在有机物下方添加物质名称即可
![1679295881737940.png 11.png](/static/upload/image/20230320/1679295881737940.png)
当然这只是一幅很简单的图像绘制,只是为了展现这个软件的简单方便与强大,我了解到还可以做3D图像,可以进行核磁共振预测等等。
