ChemDraw使用技巧,怎么画图-中文版教程

发布时间:2022-09-19 15:46:25人气:5913

  ChemDraw是一款更专业的化学结构绘图专用工具,应用软件普遍,适合于设计方案有机化学图、分析化学实验、各种各样款式的实验分析图、制造3D建模、管理方法测试数据及其制作化学结构、反应方程及其微生物通道图等,为化学工艺、有机化学、分析化学、材料学、纤维材料及其生物技术等多个方面带来了极致解决方案。




  今日,小编整理了一些很少有人知道的ChemDraw的操作技巧,希望帮助你更有效地把握ChemDraw这个软件专业技能。


  chemdraw操作技巧,中文版视频教程


  以上就是小编给大家分享ChemDraw所使用的15个小窍门,ChemDraw的操作技巧远远不止这种,接下来小编就详细介绍有关ChemDraw使用时常见的问题。


  一.如何用ChemDraw绘图


  ChemDraw使用教程是能够运用“Structure”菜单栏里的“CleanupStructure”指令和根据标准键长和视角可梳理分子结构,使其获得标准化的构造。如果要选了一部分分子,应用“CleanupStructure”时其他分子和键将影响不大,以下属于ChemDraw结构整理的方法:


  (1)用选择工具会将搜集的构造或是构造的一部分。


  (2)从“Structure”菜单栏中,挑选“CleanUpStructure”指令,构造要被规范性。


  方式/流程


  1、开启ChemDraw页面。首先看整体上的合理布局。分成工具栏、通用性菜单栏、文字菜单栏、制图工具栏。请看图片简单介绍。


  2、然后看制图工具栏--广泛使用的菜单栏。制图栏涵盖了全部大家画化学结构式必须的构造,因此我们要十分的了解它。


  3、下面我们来看基本的制图工具,我会在照片里介绍,请看图。


  4、化学结构式很大,网页页面画下不来!怎么调整页面大小?按照下图步骤去解决。


  5、怎么来变更网页页面尺寸和宽度的页码呢?参考


  6、怎样输入字符?如下



  ChemDraw做为ChemBioOffice关键专用工具之一,为研究人员给予一套详细实用的制图解决方法,包含制作化学结构及反应方程,并可以得到对应的空间数据、系统软件取名及光谱数据,使之成为很多专家的最佳选择专用工具。


  ChemDrawapp是现阶段世界各国最流行的、最热门的有机化学绘图工具。这是美国CambridgeSoft公司研发的ChemOffice系列手机软件最为重要的一员。因为其嵌入了很多国际性学术期刊的格式文件,近年来变成了化学界出版发行、稿子、汇报、CAI手机软件等行业制作框架图标准的。


  二.ChemDraw怎么把键变宽

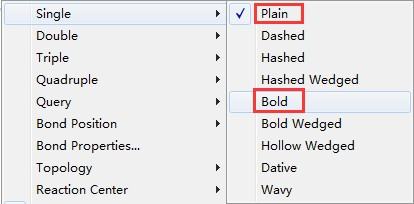

  在ChemDraw对话框制作出细键或粗键后,应用【选择工具】选定要调整大小的离子键。若要变宽键,右键挑选Single->Bold,若要变窄键,右键挑选Single->Plain,如图所示


  三.ChemDraw怎么调节画布大小

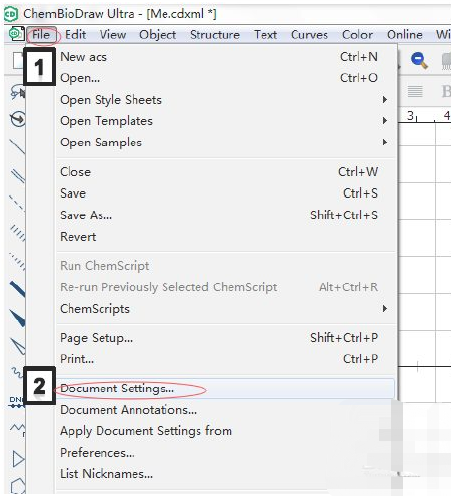

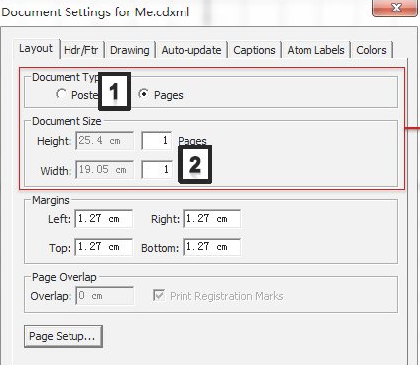

  1、双击打开软件,然后选择“File”菜单下的“DocumentSetings...”子菜单。2、在弹出的如下图所示对话框更改页面长度和宽度。


  3、修改好页面的长度和宽度,点击“OK”按钮,页面尺寸就会改变,用户就可以在页面上继续绘制化学结构图。


  四.chemdraw怎么让构造全自动调节


  1、假如客户只想要全自动调节这其中的随意一项均需要使用“ObjectSettings……”指令。


  2、一个完整的ChemDraw图形其中包含许多项,例如离子键长、离子键宽、分子标记尺寸、文字字体样式、键角、色调等,开启目标设定提示框操作是:先选中ChemDraw应用软件制作窗口图型,随后点击Object菜单栏中的“ObjectSettings……”指令便会弹出窗口。目标设定提示框左边有五张菜单栏各自客户调节不同类型的具体内容。


  、Drawing用以调节制作因素,例如键长、键宽、键角等;


  、TextCaptions用以调节文字叙述,例如文字字体样式、尺寸及其各式各样等;


  、AtomLabels用以调节分子标识,可调节新项目与TextCaptions雷同;


  、PropertyLabels用以调节属性标签,例如m/z、CMR、CLogP等信息数据;


  、BiopolymerDisplay客户调节生物聚合物显示界面,例如残余物和碳水化合物数据信息。


  五.ChemDraw怎么看化学物质名称


  1.点击打开ChemDraw软件,并画好我们的目标化合物。如我要给下面化合物命名。


  2.我点击选取工具,双击化合物任何部位,选中化合物。


  3.点击Structure,然后点击ConvertStructuretoName即可,或者利用快捷键:Alt+Ctrl+N


  4.这样我们就可以看到这个化合物的英文名字了。


  六.ChemDraw怎么看核磁谱图


  一个化合物结构图


  1.如果我想要知道下图中化合物的参考核磁


  2.利用选取工具,双击化合物任何部位,选中该化合物。


  3.点击Structure,然后点击Predict1H-NMRShifts即可,这样我们就可以看到目标化合物的1H-NMR图了。


  4.1H-NMR图上用三种颜色标记氢原子,分别是:蓝色、粉红色、红色。这表示预测结果的准确度分别是:good,medium,rough(好、中等、粗糙)(当然我这个化合物只出现两种颜色,有些会用三种颜色,而有些只出现一种颜色,这主要取决于化合物的复杂程度)


  5.化合物的13C-NMR同样点击Structure,然后点击Predict13C-NMRShifts即可,这样我们就可以看到目标化合物的13C-NMR图了。


  七.ChemDraw怎么调整键长短


      ChemDraw自动调整的方法如下:


  方法一:使用Alt键调整键长


  鼠标拖动原子时(节点为实心方块),同时按住键盘上的Alt键,即可调整键长。


  方法二:选中原子随意调整键长


  1.首先点击选中原子,节点会变为方形边框。


  2.此时移动鼠标至节点处,鼠标会变为手型,即可随意调整键长。


  方法三:取消设置化学键为固定长度,就可以调整键长


  在Object菜单下取消勾选FixedLengths,取消后,就可以直接用鼠标拖动原子随意调整键长了。


  八.ChemDraw怎么加页码

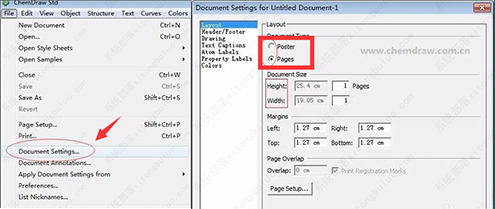

  ChemDraw使用方法如果你经常在一个页面中要画很多分子式导致一页放不下,ChemDraw不会象Word一样能够自动给你增加页数,要手动设置:点击“File-Document Settings-。


  1、打开正在编辑的ChemDraw文件。


  2、在设置里找到file,打开documentsetting。


  3、在layout里,选择pages里的documents一个height选项。


  4、在选择需要多少空白页即可。


  九.ChemDraw怎么两端对齐



      选中需要对其的符号;


  选择“object-align”选项;


  选择水平或者垂直对其。


  如何把水平或者垂直的几个字符等间距排列


  选中全部符号;


  选择“object-distribute”;


  选择垂直或者水平等距分布。


  tips:等距分布中第一个和最后一个符号的位置不变。划分的是水平或垂直第一个到最后一个符号的距离。


  十.ChemDraw怎么搞出°C


    1.打开ChemDraw,在View菜单下选择ShowCharacterMapWindow(显示字符映射表窗口),在字符映射表窗口中有很多ChremDraw符号可供选择。



  2.在下图标识数字1的地方选择“@Batang”格式,不同格式下面的字符映射表也是不一样的哦。此时下面的符号均为灰色限制,需要选择文本工具在ChemDraw化学工具绘制窗口单击形成文本输入框,这个时候呈正常可点击的黑色样式。


  3.观察在字符映射表窗口中并没有现成的℃温度符号,那我们就需要自己搭配组合,先后选择上图所示的两个符号,此时在右侧的文本框中生成℃温度符号。


  上图标识数字2的按钮可以“收起或弹出”字符映射表,如果觉得在ChemDraw窗口占地方可以选择暂时收起字符映射表,需要的时候再打开使用。标识3的地方显示最近使用过的8个符号,对于使用频率高的符号可以在这个地方快捷选择。


  十一.ChemDraw怎么转动


  ①、直接旋转ChemDraw结构


  1、在化学公式编辑器中用选择工具选择要旋转的结构;


  2、沿顺时针方向或逆时针方向拉动位于选择框右上角的旋转柄(下图所示蓝色圆圈);


  3、被选结构绕选择框中心旋转,旋转的角度显示于信息区。


  注意:若要旋转结构但不旋转原子标签,按住Ctrl键并拉旋转柄即可。


  ②、按指定角度旋转ChemDraw结构


  1、用选择工具选择要旋转的结构;


  2、从Object菜单中选择Rotate,若要顺时针旋转被选结构则在旋转文本框中输入一个正数,反之,输入一个负数;


  3、单击Rotate按钮,结构将相对于选择框的中心旋转。


  ③、重复旋转ChemDraw结构


  重复旋转适用于当完成一项旋转后,对其他结构进行完全相同角度的旋转。


  1、选择要旋转的其他结构;


  2、从Edit菜单中选择RepeatRotate(重复旋转)按钮即可。


  十二.ChemDraw怎么安装,单击掌握详细使用教程http://www.go-soft.cn/product/swyy/148.html
