Altium Designer软件介绍

Altium Designer软件介绍

  • 小贴士
    运行平台:Windows/macOS/Linux
    设备数量:授权一台电脑
    更新说明:当前版本内免费更新
    提供正版授权证书:有
    提供纸质合同:有
    人工服务:专属商务一对一咨询服务
    售后服务:原厂提供技术支持
相关产品
  • 商品介绍
  • 商品评论

Altium Designer软件介绍

Altium Designer是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统,主要运行在Windows操作系统。这套软件通过把原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合,为设计者提供了全新的设计解决方案,使设计者可以轻松进行设计,熟练使用这一软件使电路设计的质量和效率大大提高。最高版本为:Altium Designer24.1。

新一代电子设计的强大工具

Altium软件赋予创客、工程师以及电子产品设计师们以强大的能力去创造更智能、更安全、更互联的世界。

Altium Designer 是一款强大的电子设计自动化软件,被广泛应用于电子工程领域。全面的信号完整性分析:Altium Designer 集成了信号完整性分析工具,可以帮助设计师预测和解决高速信号传输中的问题,如信号耦合、反射和时钟抖动等。这有助于提高设计的可靠性和性能。

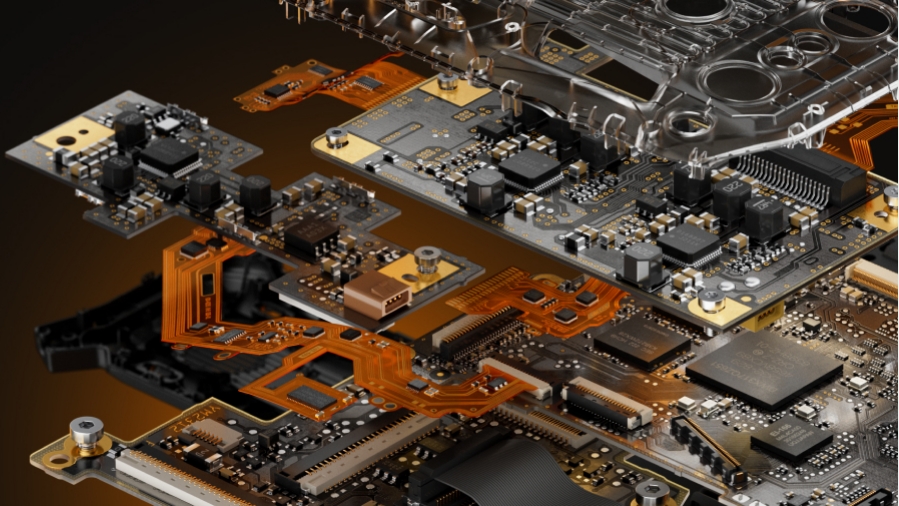

Altium Designer全新PCB设计.png

主要功能

1 原理图设计

2 印刷电路板设计

3 嵌入式开发

4 3D PCB设计

5 封装库设计


软件特色:

用创新的PCB设计软件改造电子行业

从汽车和航空航天到消费电子产品和医疗设备,

Altium随时随地成为设计人员的左膀右臂。

软件工具和平台

软件工具使PCB设计者、元件供应商和制造厂商能够以前所未有的速度和效率开发和制造电子产品。

Altium 365全球电子产品设计平台

随着Altium 365的加入,世界领先的PCB设计软件进入了一个全新的领域,在整个PCB设计过程中实现了无缝协作。


探索 Altium Designer 24全新功能

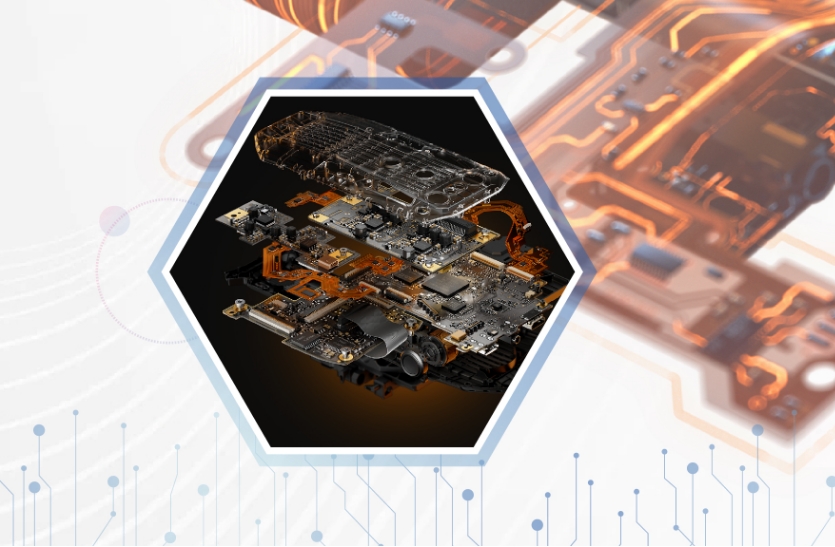

探索Altium Designer24全新功能8.png

应力仿真分析AD24.1 Altium Designer 引入的应力仿真分析工具将应力分析纳入瞬态分析,从而为设计过程赋能。该工具根据已定义的限值计算和检查元件的运行条件,简化应力模型创建,并兼顾可靠性降额设计。该工具可以在仿真查看器中绘制综合应力图,为做出有关元件可靠性和性能的明智决策提供精确度和控制力。

电子设计行业新标准

1.制定电子设计行业新标准

Altium Designer 24 将电子设计提升到前所未有的水平,

着重提高效率、促进协作,并克服日益增长的复杂产品设计挑战。

2.PCB 协同设计

通过大幅缩短设计周期,加速整个设计过程,以按期实现生产里程碑、显著缩短布局布线时间并加快上市进度。同时,提供实时通知和比较工具,确保项目及数据之间的冲突得到解决。

3.Ansys 协同设计

通过与Ansys无缝交换数据,基于仿真结果进行设计更改的沟通和实施,并在不离开Altium Designer的情况下查看仿真报告,从而使布局和仿真之间的设计更改得以简化。

4.新约束管理器

确保遵守设计规则和约束,减少不必要的错误和修订成本。约束管理器可以优化工作流程,在快节奏的电子设计环境中降低风险和生产成本。

5.线束 MCAD 协同设计

通过在Altium Designer与PTC Creo®和Dassault Systemes SOLIDWORKS®之间保持线束设计同步,优化线束实施情况并检测电子外壳布线的潜在问题。将3D线束模型轻松导入到多板装配体中。

6.线束和多板系统设计

在处理复杂线束时,通过自动化设计检查来预防昂贵的制作错误。可在单一环境中同时设计多个PCB和线束,以便准确地将系统设计信息传达给制造部门。可自动生成线束元件文档和材料清单。


常用快捷方式汇总

1)原理图以及PCB公用快捷键

G(即Grid) 设置栅格吸附尺寸,随时可以变更

J+C 定位到指定元器件,输入元器件编号即可

Shift+Ctrl+L/R/T/P 以左边栏/右边栏/上边栏/下边栏排列选中对象

2)Altium 在原理图中用Cross Probe 命令查看PCB中的对应器件,取消高亮显示按快捷键Shift+C

标放在被选择的任一个电阻上,变成带箭头的黑色十字光标,单击右键并选择Alig/Align Bottom,那么四个电阻就会沿着它们的下边对齐;单击右键并选择Align/Distribute Horizontally,那么四个电阻就会水平等距离摆放好。

3)View/Fit Board可立即找到并显示出当前PCB界面

“Shift+M”可取出放大镜

4)如果要在一个有网络无飞线的PCB中进行比较方便点的布线,可以运行Tools/Legacy tools/Smart interactive routing,开启智能布线,这时你的布线可以类似飞线,当然在窄间距的元件焊盘中穿线并没有预期的效果。

5)在PCB当中,按Ctrl + H ,然后点中某一线,高亮显示整个网络

6)按住Ctrl,同时用探针点击某个元器件,可以在原理图和PCB图之间切换改器件

7)在PCB布局阶段: 在原理图框选一个区域的元件或点击若干个元件,按快捷键“T”+“ S”,能够迅速切换到PCB界面选中那些元件,然后按快捷键“I”后选择菜单第二项用鼠标在你想要的地方拖一个框,那些元器件就会出现在你拖的这个框中。

8)Ctrl+Shift+鼠标滚轮“切换不同的布线层

9)V+F:调整视图到最佳位置显示

10)按L设置PCB层的显示与否

防止元件较多时,关闭一些图层可以大大方便PCB板布线。

11)D+R进入布线规则设置。其中 Clearance 是设置最小安全线间距,覆铜时候间距的。比较常用

12)M+I 可以把选中所有的元件,翻转请点击此处输入图片描述过来。这样可以在上下层切换,方便布线,调整印丝层

13)E+D 删线

14)P+W对原理图布线,P+T对PCB板布线(P+L不行)

15)Shift+S切换单层显示,只显示某一层

16)Q英寸和毫米 尺寸切换

17)M+I 可以把选中所有的元件,翻转过来。这样可以在上下层切换,方便布线,调整印丝层。 很实用的一个操作。

18)V+B快速正反面翻转

19)原理图中按住Shift,拖动元件,用于复制粘贴一个标号递增的元件
