ChemDraw如何画圆和椭圆
ChemDraw软件广泛应用于化学相关行业，是世界上最好的化学软件之一。ChemBioDraw绘制化学结构的教程也供不应求，下面是绘制化学结构圆和椭圆元素在图形元素中讲解。
一、圆和椭圆工具图标
圆和椭圆元素类似于方框元素、直线元素等是ChemBioDraw软件中的基本元素，是复杂化学结构的基础架构，磨刀不误砍柴工，因而打好ChemBioDraw绘制化学结构的基础十分必要。
二、绘制基本圆和椭圆的方法
1、从【图形元素】工具箱选择【圆】和【椭圆】工具；
2、在绘制窗口定位，并按下鼠标键；
3、以定位点为中心往外按动，至达到所需要的圆和椭圆图形为止。
ChemDraw如何画半圆
1.从ChemDraw绘制窗口左侧的主菜单中选择“DrawingElements”（绘制元素）工具栏；

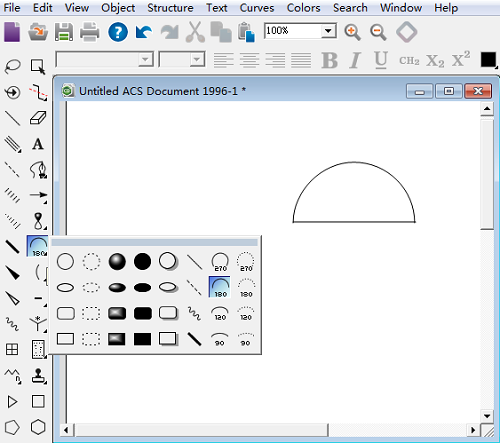

2.从“DrawingElements”工具箱中选择180度的圆弧，在ChemDraw绘制窗口单击拖拉生成合适大小的半圆弧，如下图所示：
ChemDraw画半圆 ↑
3.从DrawingElements”工具箱中选择或者从主工具栏选择“实键工具”来链接半圆弧之间的两点，如果用户只需要绘制半圆弧就不需要再操作第四步了。

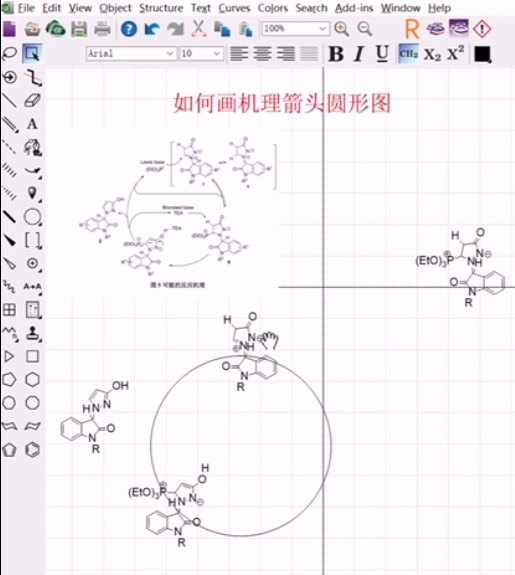

ChemDraw怎么画圆形机理图
1.选择圆形工具,在画布上画一圆拖动鼠标调整圆的大小和位置将结构式摆放在相应位置；
ChemDraw画圆形机理图↑
2.选择单箭头工具(可用直线箭头)，从起点到终点画一箭头将鼠标放置在箭头中间位置，光标变成双箭头形状，拖动鼠标可改变弧度，调整箭头弧度和位置，使其与圆形契合；
3.选择双线箭头，按照上述操作调整箭头弧度和位置，使其与圆形契合；
4.将圆形删除；
5.使用笔工具画出任意曲线和任意弯箭头,用Curves菜单设定曲线和箭头将鼠标放置于曲线蓝色调整点处,可通过拖动调整形状。
ChemDraw画圆柱体

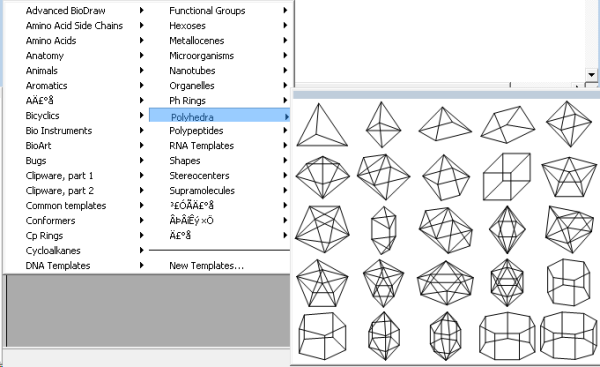

很简单，按照下图的栏目，按钮Polyhedra。
ChemDraw怎么画成球状
用预设工具绘制。
使用Multi-Center工具，也就是从苯环中心连出一根键的时候用的那个，它可以找到选中部分的几个点的重心，在绘制晶胞的时候可以很方便地找到面心棱心体心。选中的部分不能含有其他无关部分（否则这个工具是灰色的，不能使用）。
如果包含了其他部分的话可以按Shift单击，从目前选择的所有物体中取消选择某一个或几个。在做靠前的面的中心的时候选中了后方左下顶点，需要取消选中，做后侧面中心的时候选中了前方右上定点和前面的重心，也需要取消选中。在每个顶点添加s轨道作为小球。
ChemDraw弯曲线怎么画
1.单击绘制图形：
(1)在工具板上选择画笔工具画笔工具
。
(2)在绘制窗口定位曲线的起点，并单击鼠标左键。

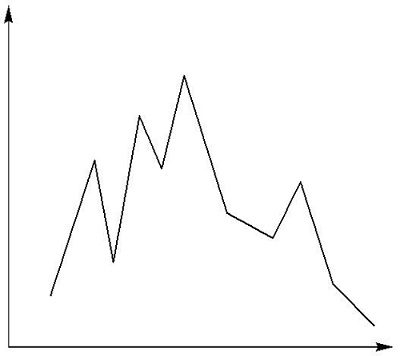

(3)移动鼠标，再次定位并单击得到第二点，此时两点被直线连接，继续单击可以得到所需图形（见下图）。
用画笔工具单击建立图形↑
2.拖动鼠标绘制曲线：
在工具板上选择画笔工具。
在工作窗口定位曲线的起点，并拖动鼠标，出现两端点。
移动鼠标至另一位置，再次定位后拖动鼠标即得到一曲线。在此端点出现三个灰点用于控制曲线的曲率及位置。用鼠标调节灰点的位置可以改变曲线。
继续以上操作可以得到第二段曲线，以此类推。
绘制结束后，可按Esc或者单击另一工具退出曲线绘制（见下图）。
用画笔工具绘制曲线↑
3.编辑改变曲线：
编辑已绘制的曲线的方法：
选择画笔工具。
将鼠标移动至曲线的任意位置，单击鼠标左键即可进入编辑状态。
此时原来绘制时用以调节曲线的灰点都会重现。
选择任意灰点可以对曲线进行编辑改变。
ChemDraw中间的点怎么打
ChemDraw是非常实用的化学结构绘图软件，在绘制化学结构时，离不开给化学结构标记原子名称，有时还需要插入分隔点，本教程以下图给出的化学结构为例，讲解ChemDraw中如何输入化学式分隔点。
具体操作步骤如下：

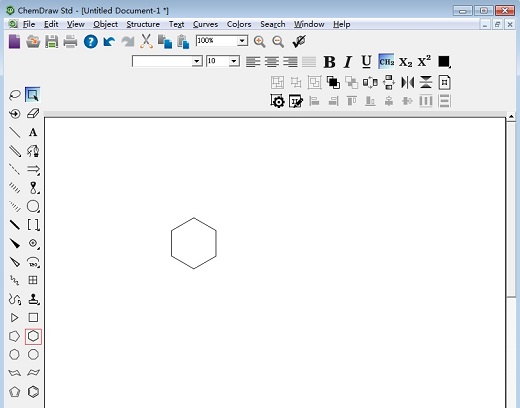

1.启动ChemDraw，打开用户界面；
2.在工具栏选择环已烷，输入在编辑区域（如下图所示）；

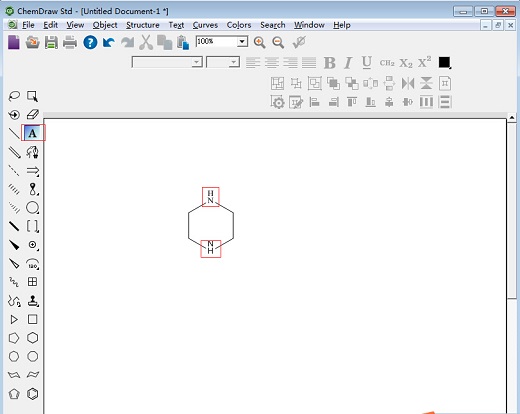

3.选择文本工具，标记原子名称（如下图所示）；

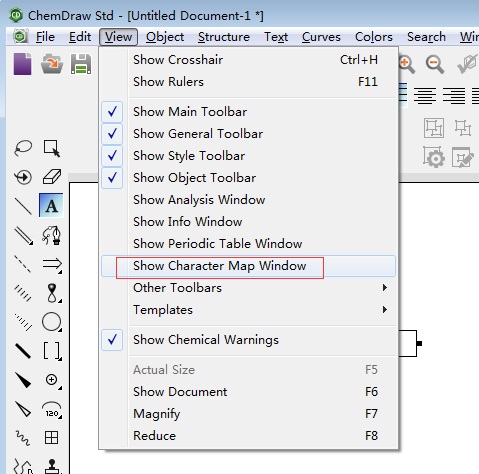

4.选择文本工具，在结构的右面单击显示文本框，选择“View”菜单下的“ShowCharacterMapWindows”命令（如下图所示）；

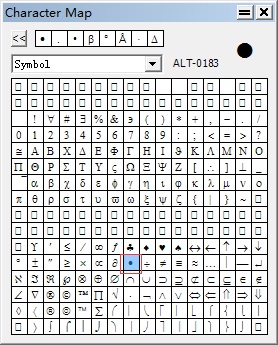

5.弹出如下图所示的CharacterMap对话框，选择该符号，或者输入Alt+0183（小键盘）；

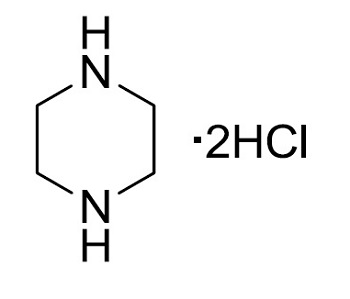

6.该符号就会出现在文本框中，设置该符号为粗体（同样适用word），然后在该符号后面输入2HCI。
以上讲解了ChemDraw使用技巧之输入化学式分隔点的具体方法，方便新用户快速学习。
